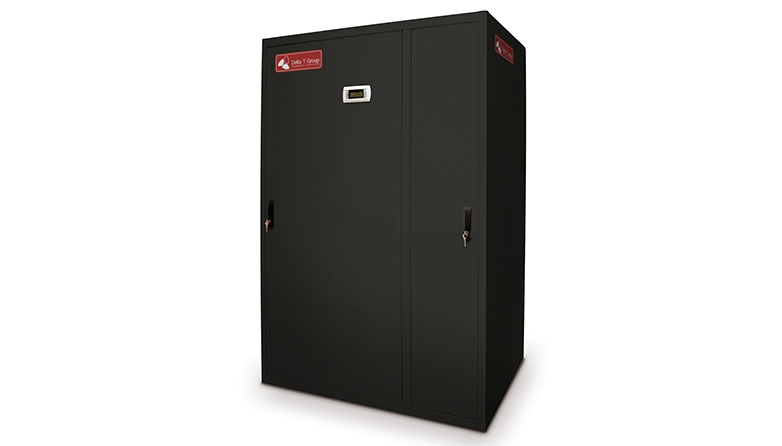

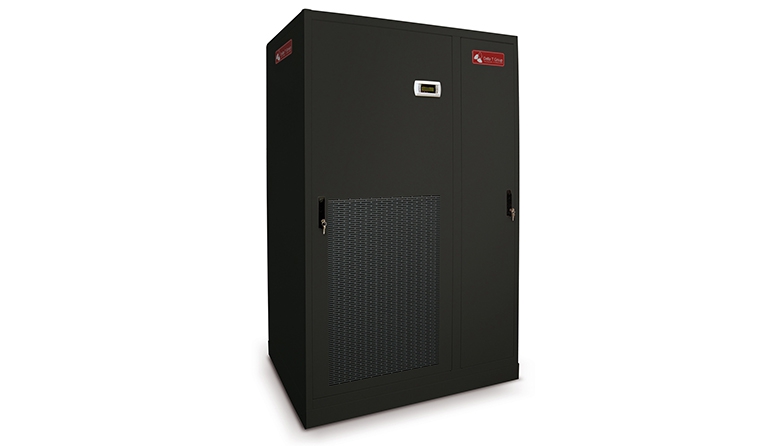

Прецизионные кондиционеры De Super

Прецизионные кондиционеры
Холодопроизводительность: от 5 до 210 кВт

Прецизионные кондиционеры серии DeSuper спроектированы и предназначены для высокоточного поддержания заданных климатических параметров воздуха в центрах обработки данных (ЦОД), вычислительных и телекоммуникационных центрах, а также в других помещениях, где установлено высокотехнологичное оборудование.
Наличие различных опций позволяет применить данный тип оборудования для полного контроля климатических условий.
Прецизионные кондиционеры могут быть легко интегрированны в существующие инженерные системы здания, а так же работать самостоятельно.
Большое количество типоразмеров позволит подобрать прецизионный кондиционер требуемой мощности. Оборудование поставляется в полной заводской готовности с кабельной продукцией и монтажными материалами.

1 - серия прецизионных кондиционеров
DeSuper = прецизионный кондиционер

2 - тип хладагента
P=R410A
C=R407C
А=R134a
- =вода

3 - тип
DXA=прямое испарение с выносным конденсатором воздушного охлаждения
DXW=прямое испарение со встроенным конденсатором водяного охлаждения
CWR=с секцией водяного охлаждения без фреонового контура

4 - мощность
SB=малая
MB=средняя
LB=большая
XB=особо большая

5 - номинальная холодопроизводительность

6 - версия
100=только охлаждение
110=охлаждение/осушение
111=охлаждение/осушение/увлажнение
101=охлаждение/увлажнение

7 - направление воздуха
TB=забор сверху - подача под пол
FT=фронтальный забор снизу - выброс вверх
RT=забор c тыльной стороны снизу - выброс вверх
BT=забор снизу - выброс вверх

8 - система
ST=стандартная
CE=с выносным компрессорно-конденсаторным блоком
DB=двойное охлаждение (вода/фреон)
RG=свободное охлаждение (free-cooling) - основной режим/ ST - дополнительный режим
CC=поддержание высокоточных параметров (±0,3оС, ±5% отн. влажность)

9 - тип вентиляторов
R=центробежные вентиляторы с лопатками, загнутыми назад, с двигателем на переменном токе
E=центробежные вентиляторы с лопатками, загнутыми назад, с электронно-коммутируемым двигателем постоянного тока

	DXA - теплообменник прямого испарения с выносным кондесатором воздушного охлаждения. Прецизионные кондиционеры версии DXA для охлаждения используют экологически безопасный хладагент. Испарение этого хладагента внутри теплообменника испарителя обеспечивает отвод тепловых избытков из обслуживаемого помещения. Компрессор и холодильный контур переносят тепло к выносному конденсатору воздушного охлаждения, который соединен с холодильным контуром и находится вне помещения.
	DXW - теплообменник прямого испарения с конденсатором водяного охлаждения. Прецизионные кондиционеры версии DXW для охлаждения используют экологически безопасный хладагент. Испарение этого хладагента внутри теплообменника испарителя обеспечивает отвод тепловых избытков из обслуживаемого помещения. Компрессор и холодильный контур переносят тепло к пластинчатому конденсатору, установленному внутри прецизионного кондиционера. Вода, циркулирующая через пластинчатый конденсатор во внешнем контуре, охлаждается градирней открытого типа или сухим охладителем, с помощью которых тепло рассеивается в окружающую среду. Для работы с сухим охладителем обычно используется раствор воды с пропиленгликолем.
	CWR - секция водяного охлаждения без фреонового контура. Прецизионные кондиционеры версии CWR для поддержания заданной температуры и влажности в помещении используют охлажденную воду, приготовленную в холодильной машине (чиллере). Нагретый воздух из помещения, проходя через теплообменник охладителя прецизионного кондиционера, передает тепло охлажденной воде, поступающей от холодильной машины (чиллера). Прецизионный кондиционер укомплектован 3-ходовым вентилем для осуществления контроля расхода охлажденной воды от холодильной машины (чиллера). Работой вентиля управляет микропроцессор прецизионного кондиционера. В версиях, оснащенных электронно-коммутируемым двигателем постоянного тока (опция EC), микропроцессор автоматически регулирует холодопроизводительность, увеличивая или уменьшая скорость вращения вентиляторов.
	DB - двойное охлаждение. Прецизионные кондиционеры версии DB имеют два независимых охлаждающих контура: - теплообменник на охлажденной воде в качестве первого контура; - теплообменник прямого расширения и конденсатор с водяным/воздушным охлаждением в качестве второго контура. Данная версия обычно применяется в случаях, когда холодильная машина (чиллер) подает охлажденную воду, но не может гарантировать бесперебойность (при пиковых нагрузках или неисправностях чиллера). Приоритет отдается работе с охлажденной водой от холодильной машины (чиллера), но в случаях пиковых нагрузок или при неисправности холодильной машины (чиллера) происходит автоматическое переключение на охлаждение с помощью теплообменника прямого расширения и конденсатор с водяным/воздушным охлаждением в качестве резервного второго контура.
	RG - свободное охлаждение (free-cooling) - основной режим/ST - дополнительный режим Система свободного охлаждения (free-cooling) - версия RG, является идеальной для применения в холодное время года, когда температура наружного воздуха значительно ниже температуры в обслуживаемом помещении. В отличие от версии DB, использующей охлажденную воду от холодильной машины (чиллера), в версии RG используется смесь воды и пропиленгликоля, охлажденная в сухой градирне, расположенной на улице. Таким образом, охлаждение происходит за счет уличного воздуха, «free-cooling», т.е. бесплатно. Также возможна работа прецизионного кондиционера с использованием компрессоров, которые включаются только тогда, когда система свободного охлаждения «free-cooling» не может обеспечить охлаждение в полном объеме, за счет температуры уличного воздуха. Таким образом использование системы свободного охлаждения «free-cooling» позволяет значительно экономить электроэнергию в течение года.
CE - теплообменник прямого испарения с выносным компрессорно-конденсаторным блоком Прецизионные кондиционеры серии CE предназначены для помещений, где уровень шума от компрессора (даже уменьшенный) представляет собой критический фактор. Серия СЕ по сути идентична сериям DXA и DXW, но прецизионные кондиционеры данной серии комплектуются внешним компрессорно-конденсаторным блоком с воздушным или водяным охлаждением конденсатора.	CC - поддержание высокоточных параметров (±0,3оС, ±5% отн. влажность) Прецизионные кондиционеры серии СС обеспечивают высокоточное поддержание температуры и влажности в помещении. Система управления состоит из микропроцессора, который осуществляет высокоточное поддержание постоянных значений температуры воздуха на выходе, а также высокоточное регулирование и в производстводстве пара. Прецизионные кондиционеры данной серии гарантируют поддержание температуры и влажности внутри помещения в диапазоне ±0,3 оС и ±5% относительной влажности. Прецизионные кондиционеры данной серии, как правило, устанавливаются в лабораториях, на заводах текстильной промышленности, табачной индустрии, метрологических помещениях.

Опции

AFS - аварийный сигнал загрязнения фильтра
AAP - аварийный датчик утечки жидкости
AFF - аварийный сигнал задымления/огня
AMT - аварийный сигнал сбоев в электрической сети
BWV - водяной теплообменник + 3-ходовой вентиль
VHG - ступенчатое управление производительностью (hot gas by-pass)
VHI - плавное управление производительностью (hot gas by-pass+liquid injection)
DFA - осушение путем уменьшения расхода воздуха
DFC - осушение путем уменьшения рабочей поверхности теплообменника
CCP - звукоизолирующий кожух на компрессорах
RRC - вентили до и после компрессора
MHL - манометры высокого и низкого давления
ETV - электронный терморегулирующий вентиль (ЭТРВ)
PDG - пленумбокс с решеткой на выбросе воздуха в помещение (для версий FT/RT/BT). Данная опция позволяет организовать подачу воздуха в различных направлениях.
AEF - забор наружного воздуха с фильтром
BR* - опорная рама, регулируемая высота Н=300/500 ±25 мм (только для напольных моделей)
DR* - опорная рама с дефлектором, регулируемая высота Н=300/500 ±25 мм (только для напольных моделей)
SAM - обратный клапан с приводом заслонки (для версии ТВ)
SAS - обратный клапан гравитационного типа без привода (для версии FT/RT/BT)
SS5 - RS485 интерфейс
PCR - панель дистанционного управления
SOA - история аварий,панель с энергонезависимой памятью
OTS - выносной датчик температуры
FP5 - фильтр класса F5 (в соответствии с EN 779)
FP7 - фильтр класса F7 (в соответствии с EN 779)
P2P - 2-ходовой вентиль для артезианской воды
P2T - 2-ходовой вентиль для водопроводной воды
P3T - 3-ходовой вентиль для водопроводной воды

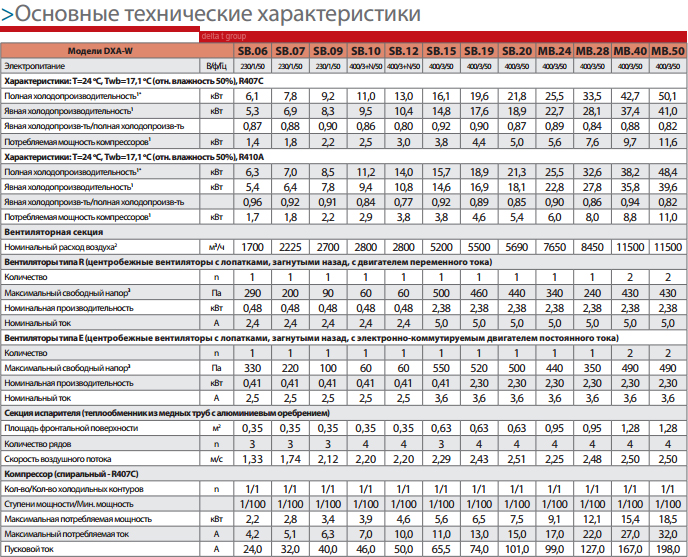

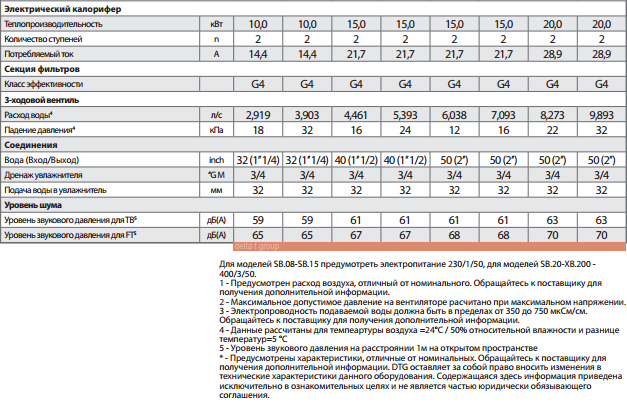

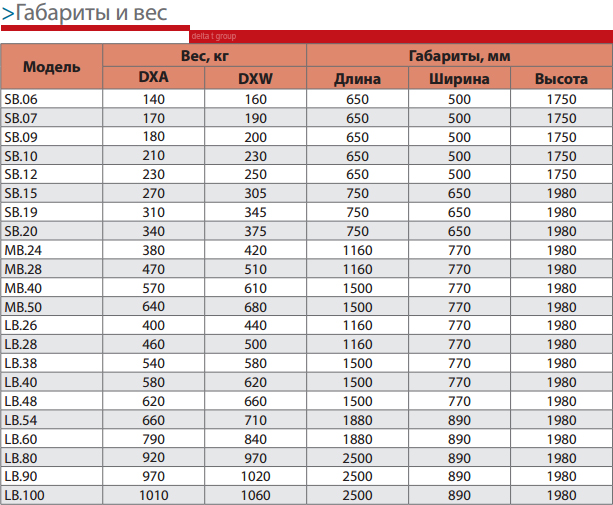

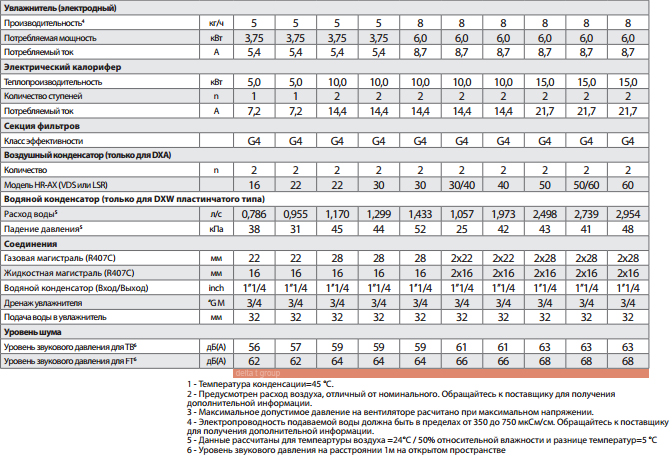

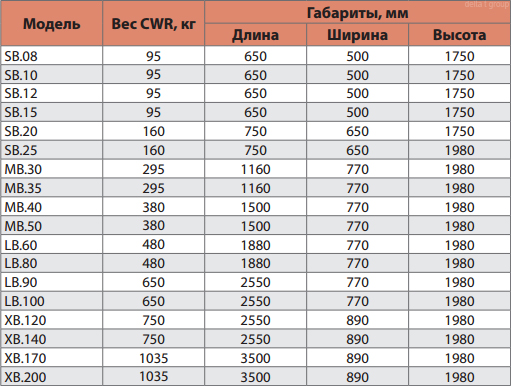

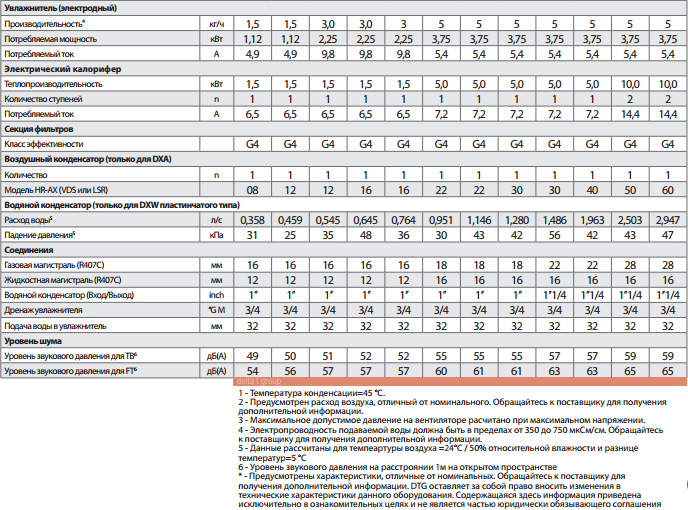

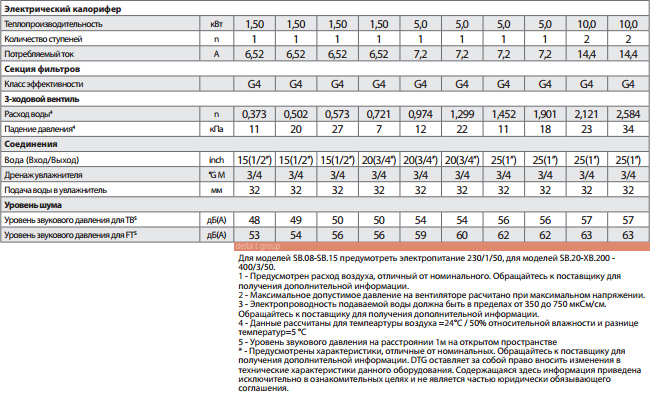

Характеристики

Опорная рама изготовлена из оцинкованной стали с покрытием из эмали черного цвета. Корпус со съемными панелями с внутренней стороны покрыт звукопоглащающим материалом толщиной 25 мм.

В прецизионных кондиционерах используются герметичные спиральные компрессоры, работающие на озонобезопасном хладагенте R407C.
Холодильный контур представляет собой теплообменник непосредственного расширения из медных труб с алюминиевым оребрением. Увеличенная рабочая поверхность теплообменника позволяет снизить скорость потока воздуха. Поддон для сбора конденсата изготовлен из нержавеющей стали.

Вентиляторная секция может быть оборудована двумя различными типами вентиляторов:
- тип R (центробежный вентилятор с лопатками, загнутыми назад, с двигателем переменного тока);
- тип Е (центробежный вентилятор с лопатками, загнутыми назад, с электронно-коммутируемым двигателем постоянного тока).
Фильтры класса G4. По запросу возможны фильтры с более высоким классом эффективности.

Состав холодильного контура: фильтр-осушитель, смотровое стекло, терморегулирующий вентиль, датчики высокого и низкого давления на каждом компрессоре, предохранительный клапан на линии высокого давления, соленоидный вентиль на жидкостной линии, сервисные вентили на линиях высокого и низкого давления.

В электрическую панель входят силовое оборудование и микропроцессор, определяющий работу системы управления и регулирования.
К силовому оборудованию относятся: главный выключатель, плавкие предохранители для компрессоров и вентиляторов, автоматические выключатели для компрессоров и вентиляторов, контактор компрессоров и вентиляторов, реле контроля фаз, трансформатор для подачи напряжения 24 В на микропроцессор.

Микропроцессор выполняет следующие функции: обработка информации о температуре, установка параметров, функция задержки запуска компрессора для избежания слишком частых стартов, счетчик времени работы компрессора, возможность подключения панели дистанционного управления. Панель дистанционного управления имеет следующие возможности: отображение текущего состояния, отображение и изменение основных параметров во время функционирования установки, отображение информации, поступающей с датчиков давления, звуковой сигнал аварийной ситуации.

Состав системы управления и защиты: датчик температуры приточного воздуха, датчик высокого давления с ручным сбросом, датчик низкого давления, предохранительный клапан высокого давления, защита компрессора от перегрева, защита вентилятора от перегрева, дифференциальное реле давления.

Выносные конденсаторы HT-AX могут поставляться в комплекте cо прецизионными кондиционерами серии DXA. Доступны стандартная VDS и малошумная LSR модели.
