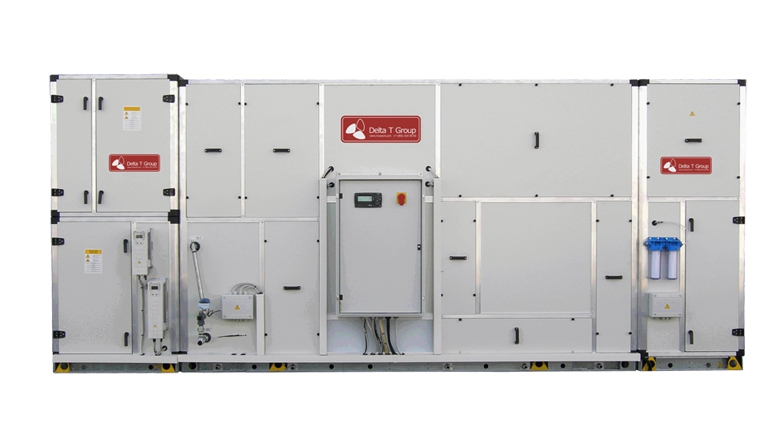

Высокоэффективные центральные кондиционеры DeltaMAX

DeltaMAX
DeltaMAX
Новинка Класс энергопотребления A+
Центральные кондиционеры высокой эффективности

Модели

Доступно 5 типоразмеров
DeltaMAX Std: стандартная модель, с двойной системой рекуперации, статической и активной, и системой охлаждения с адиабатическим увлажнением.
DeltaMAX Eco: модель с рециркуляционной заслонкой.
DeltaMAX Dry: модель с газовым калорифером вторичного подогрева для систем отопительных панелей Plug and play: модель оснащена комплектом автоматики и внутренним холодильным контуром для сокращения времени и стоимости монтажа.
Несущий каркас
Панели "сэндвич" толщиной 50 мм
Широкий спектр аксессуаров

Описание

Установки серии DeltaMAX содержат в себе максимальное количество технологических инноваций в области обработки воздуха. Серия DeltaMAX была специально разработана для сведения к минимуму потребления энергии, которое составляет около 80% от стоимости всего жизненного цикла установки по обработке воздуха. Двойная система рекуперации тепла (статическая и активная) и новаторская система охлаждения с адиабатическим увлажнением позволяют довести воздух, подаваемый в помещение, до желаемых условий с минимальными энергетическими затратами. Присутствие заслонки полного байпаса обеспечивает свободное охлаждение в межсезонье, оптимально используя внешние источники охлаждения. Серия DeltaMAX произведена при полном соблюдении стандарта EN1886, касающегося механической устойчивости, утечек воздуха, тепловых характеристик и звукоизоляции.

Схемы работы - DeltaMAX Std

 1.jpg Зимний период
Вытяжной воздух пересекает двойной рекуператор тепла, передавая тепло наружному приточному воздуху; оставшееся тепло передается испарителю теплового насоса. Наружный воздух на притоке вначале нагревается проходя через перекрестный рекуператор и затем вторично подогревается конденсатором теплового насоса и водяным теплообменником (опция) до желаемых показателей для подачи его в помещение.
 2.jpg Период межсезонья (свободное охлаждение с частичным байпасом)
Вытяжной воздух частично выбрасывается наружу через заслонку байпас и частично пересекает рекуператор, где отдает тепло приточному воздуху.
 3.jpg Период межсезонья (свободное охлаждение с полным байпасом)
Вытяжной воздух полностью выбрасывается наружу через заслонку байпас и не пересекает рекуператор. Приточный воздух забирается снаружи и напрямую подается в помещение.
 4.jpg Период межсезонья ( адиабатическое охлаждение)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному воздуху. При такой схеме работы энергетическая эффективность максимально увеличивается, т.к. охлаждение происходит без использования холодильного контура.
 5.jpg Летний период (высокая наружная температура)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному воздуху. Приточный воздух охлаждается как посредством обмена тепла в двойном рекуператоре, так и благодаря испарителю холодильного контура.

Схемы работы - DeltaMAX Dry

 6.jpg Зимний период
Вытяжной воздух пересекает двойной рекуператор тепла, передавая тепло наружному приточному воздуху; оставшееся тепло передается испарителю теплового насоса. Наружный воздух на притоке вначале нагревается, проходя через перекрестный рекуператор, затем вторично подогревается конденсатором теплового насоса и в конце газовым теплообменником до желаемых показателей для подачи его в помещение.
 7.jpg Период межсезонья (свободное охлаждение с частичным байпасом)
Вытяжной воздух частично выбрасывается наружу через заслонку байпас и частично пересекает рекуператор, где отдает тепло приточному воздуху.
 8.jpg Период межсезонья (свободное охлаждение с полным байпасом)
Вытяжной воздух полностью выбрасывается наружу через заслонку байпас и не пересекает рекуператор. Приточный воздух забирается снаружи и напрямую подается в помещение.
 9.jpg Период межсезонья (адиабатическое охлаждение)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному вохдуху. При такой схеме работы энергетическая эффективность максимально увеличивается, т.к. охлаждение происходит без использования холодильного контура.
 10.jpg Летний период (высокая наружная температура)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному вохдуху. Приточный воздух охлаждается как посредством обмена тепла в двойном рекуператоре, так и благодаря испарителю холодильного контура. Возможно точно регулировать температуру подаваемого в помещение воздуха благодаря газовому теплообменнику вторичного подогрева.

Схемы работы - DeltaMAX Eco

 11.jpg Зимний период
Вытяжной воздух пересекает двойной рекуператор тепла, передавая тепло наружному приточному воздуху; оставшееся тепло передаётся испарителю теплового насоса. Наружный воздух на притоке вначале нагревается проходя через перекрестный рекуператор и затем вторично подогревается конденсатором теплового насоса и водяным теплообменником (опция) до желаемых показателей для подачи его в помещение.
 12.jpg Зимний период (полная рециркуляция)
Для того чтобы быстро довести воздух в помещении до нужных показателей, во время запуска установки весь поток вытяжного воздуха рециркулируется (рециркуляционная заслонка открыта) и направляется через водяной теплообменник вторичного подогрева.
 13.jpg Период межсезонья (свободное охлаждение с частичным байпасом)
Вытяжной воздух частично выбрасывается наружу через заслонку байпас и частично пересекает рекуператор, где отдайт тепло приточному воздуху.
 14.jpg Период межсезонья (свободное охлаждение с полным байпасом)
Вытяжной воздух полностью выбрасывается наружу через заслонку байпас и не пересекает рекуператор. Приточный воздух забирается снаружи и напрямую подается в помещение.
 15.jpg Период межсезонья (адиабатическое охлаждение)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному вохдуху. При такой схеме работы энергетическая эффективность максимально увеличивается, т.к. охлаждение происходит без использования холодильного контура.
 16.jpg Летний период (полная рециркуляция)
Для того чтобы быстро довести воздух в помещении до нужных показателей, во время запуска установки весь поток вытяжного воздуха рециркулируется (рециркуляционная заслонка открыта).
 17.jpg Летний период ( высокая наружная температура)
Вытяжной воздух охлаждается адиабатически и пересекает рекуператор, где передает явное тепло приточному вохдуху. Приточный воздух охлаждается как посредством обмена тепла в двойном рекуператоре, так и благодаря испарителю холодильного контура.

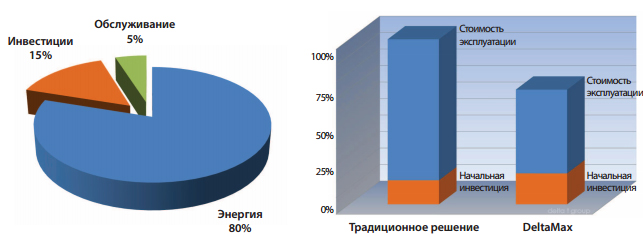

Анализ стоимости жизненного цикла установки

Анализ жизненного цикла на примере одной установки показывает, что стоимость начальных инвестиций составляет только 15% от общей стоимости полного цикла жизни установки; поэтому оставшиеся 80% в большей мере зависят от потребления энергии, основанного на условиях эксплуатации установки, и отчасти от расходов по ее обслуживанию. Поэтому очень важно выбирать установки с низким расходом энергии, чтобы обеспечить эффективную энергоэкономию на всем протяжении срока ее эксплуатации.

Симуляция стоимости жизненного цикла показывает как применение установки по обработке воздуха высокой эффективности DeltaMAX позволяет достигнуть ощутимой экономии энергии и следовательно экономии на протяжении всего срока ее жизни.
 * Симуляция осуществлена при климатических условиях Бользано (Италия). Приведенные данные относительны и соответствуют сроку эксплуатации продолжительностью 10 лет.

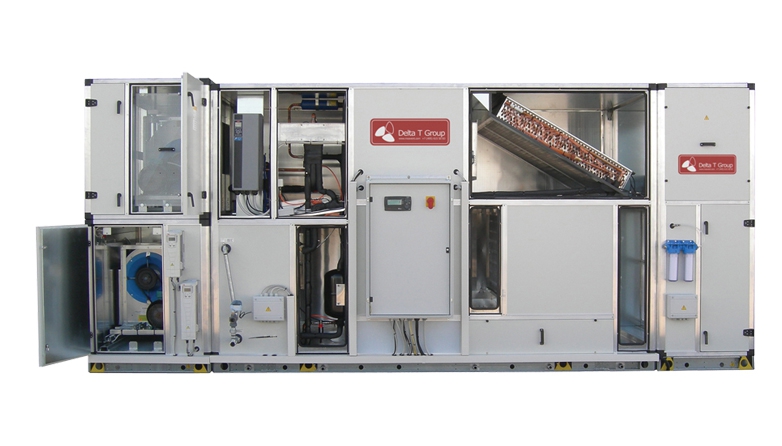

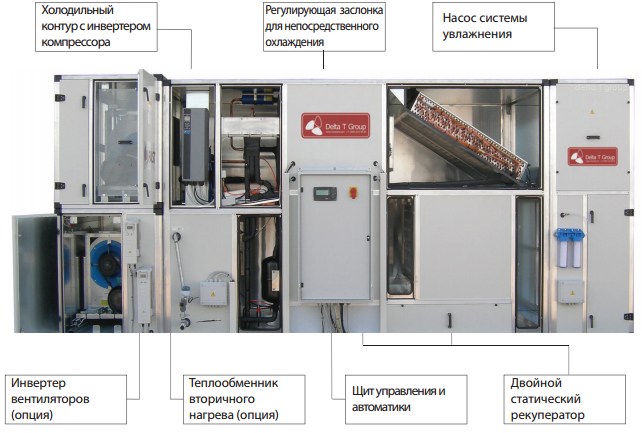

Plug and Play (включили и работайте): установки серии DeltaMAX поставляются уже готовыми к эксплуатации. В частности, установка оснащена полным комплектом автоматики и холодильным контуром монтированным и тестированным, уменьшая таким образом стоимость и сроки ее монтажа и запуска. Несущий каркас: изготовлен из алюминиевых профилей с углами из армированного нейлона. Панелей типа «сэндвич» толщиной 50 мм крепятся к каркасу с помощью новой эксклюзивной технологии без применения винтов. Такая система обеспечивает равномерное давление по всему периметру и полностью исключает утечки воздуха (класс B – EN 1886) и воды.

Регулирующая заслонка на байпасе из алюминия с аэродинамическими лопатками, установленная на потоке вытяжки для обеспечения свободного охлаждения. Дополнительная рециркуляционная заслонка (только в версии Eco). Аккуратная конструкция обеспечивает минимальное количество утечек. Вентиляторы центробежные: с лопатками загнутыми назад высокой производительности. Электродвигатели высокой эффективности (класс EFF1). Частотный регулятор (инвертер) для непрерывной регулировки расхода воздуха как приточного, так и вытяжного (опция). По запросу возможна установка вентиляторов с прямым приводом повышенной эффективности.

Системы фильтрации: предлагаются различные типы фильтров (плоские и карманные), позволяя, таким образом, удовлетворить любые требования к фильтрации и обеспечить соответствие действующим нормам к качеству воздуха в помещениях. Поставляется дифференциальный датчик давления загрязненных фильтров.

Статическая рекуперация тепла: перекрестный двух-ступенчатый повышенной эффективности из алюминия. Поставляется датчик против замораживания.

Активная рекуперация тепла: встроенный тепловой насос обратимый. Парные спиральные компрессоры (одиночные для моделей 040 и 060) с вибропоглощающими резиновыми опорами; постоянный контроль холодопроизводительности посредством инвертера для обеспечения максимальной энергоэкономии и в режиме частичной загрузки. Двойной электронный вентиль. 4-ходовой вентиль обратимого цикла. Теплообменники с медными трубками и алюминиевыми пластинами. Экологический хладагент R410A гарантирует бережное отношение к окружающей среде и одновременно повышает энергоэффективность холодильного контура.

Теплообменник повторного нагрева: водяной в версии Std (опционально) и Eco (стандартно), газовый в версии Dry (стандартно).

Система адиабатического охлаждения: посредством воды, распыляемой в потоке вытяжки с помощью самоочищающихся форсунок распылителей и насосного модуля высокого давления, служащего для увеличения теплообмена в двойном рекуператоре.

Система увлажнения: посредством воды, распыляемой в приточном воздухе. Нижние поверхности установки снабжены дренажными панелями со сливом в центре для обеспечения непрерывного оттока воды, чтобы избежать застоя.

Комплект автоматики с щитом управления: встроен в установку. Дистанционная панель для контроля всех основных функций и для визуализации аварийного сигнала.

Микропроцессор для контроля и регулировки, способен управлять различными режимами работы, гарантируя максимальную экономию энергии. Интерфейс RS485 серийный (протокол MODBUS) для связи с системой супернадзора и контроля на расстоянии. Смена сезона ручная (лето/зима).

По дополнительному запросу: водяной теплообменник вторичного подогрева (только для версии Eco), свободное охлаждение (возможно только при наличии контроля температуры в помещении), карманные фильтры, вентиляторы с прямым приводом с встроенным контролем за скоростью вращения.
