Сплит-системы LST - CST

LST - CST
Холодопроизводительность от 4,6 до 28,7 кВт
Теплопроизводительность от 4,4 до 26,9 кВт

Модели

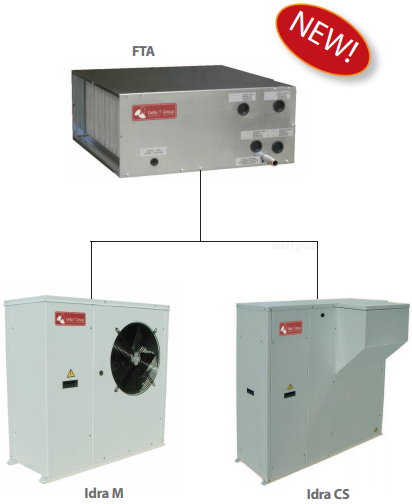

LST совместимость компрессорно- конденсаторного блока Idra M и FTA
CST совместимость компрессорно- конденсаторного блока Idra CS и FTA

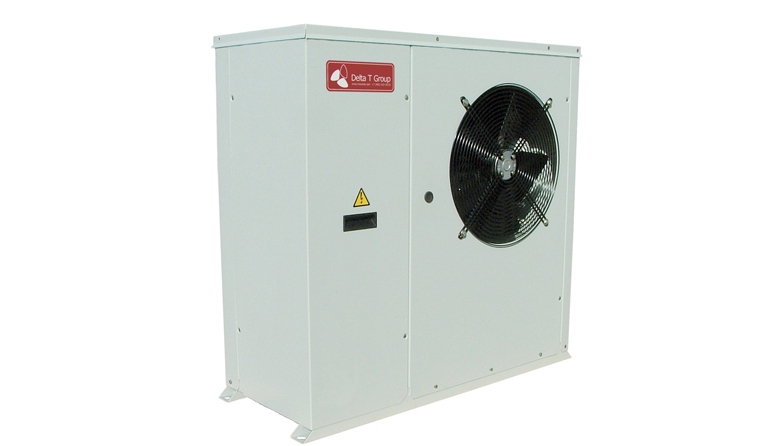

Компрессорно-конденсаторные блоки:
Idra M CN ККБ только охлаждение с осевыми вентиляторами
R407C
Idra M CN HP ККБ тепловой насос с осевыми вентиляторами
R407C
Idra CS CN ККБ толко охлаждение с центробежными вентиляторами R407C (не доступен Idra CS 04 CN)
Idra CS CN HP ККБ тепловой насос с центробежными вентиляторами R407C (не доступен Idra CS 04 CN HP)
Могут поставляться по запросу
ККБ R410A
Внутренние блоки:
FTA горизонтальный с 3-рядным теплообменником прямого расширения правый или левый R407C или R410A
FTA горизонтальный с 4-рядным теплообменником прямого расширения правый или левый R407C или R410A
Опция:
RG Многофункциональный комплект автоматики с дисплеем LCD
Представлена как в версии только холод так и в версии теплового насоса. LST или CST это сплит система, состоящая из подсоединяемого к воздуховоду внутреннего блока с теплообменником внутреннего расширения и выносного компрессорно-конденсаторного блока с осевыми или центробежными вентиляторами.
Она представляет собой систему, обслуживающую
коммерческие помещения, и характеризуется простотой монтажа. Универсальность установки способстувет её адаптации для любого применения.
Внутренний блок, благодаря компактным размерам, можно устанавливать в подвесных потолках. Широкий выбор аксессуаров (таких, как карманные фильтры и смесительная камера с 3 заслонками) позволяет подобрать установку наиболее удовлетворяющую требованиям заказчика.

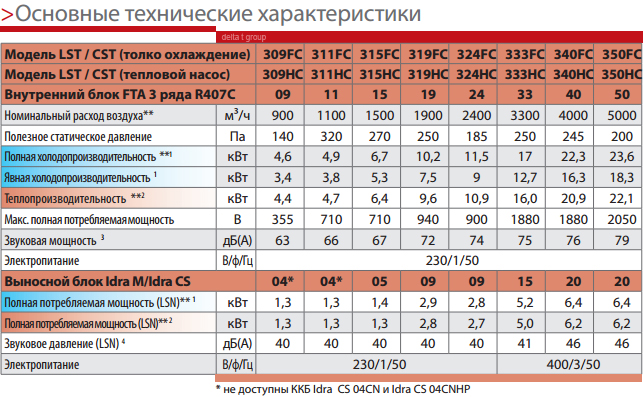

Характеристики

ВНУТРЕННИЙ БЛОК (FTA):
Конструкция изготовлена из панелей типа “сэндвич” толщиной 15 мм с полиуретановыми вставками (плотность 40 кг/ м3). Панели на входе снабжены фланцами для соединения с воздуховодами; возможно создание различных конфигураций потока.
С помощью кронштейна установка может быть установлена на стене горизонтально или вертикально.
Фильтрация воздуха осуществляется за счет фильтров класса G4 в соответствии EN779 (толщина 50 мм) стандартно устанавливаются на всасывании.
Центробежные вентиляторы с загнутыми вперед лопастями, имеют прямой привод от двигателя. Многоскоростной однофазный двигатель с питанием 230 В - 50 Гц, три из скоростей могут быть выбраны с помощью панели управления.
Внутренний изолированный поддон для конденсата. 3/4-рядные теплообменники прямого расширения работающие на фреоне R407C или R410A и 1/2-рядные водяные теплообменники повторного нагрева, изготавливаемые из медных труб с алюминиевым оребрением.
ВЫНОСНОЙ БЛОК (Idra M /Idra CS):
Компрессоры: герметичные ротационные модели 04 - 09, герметичные спиральные в комплекте с внутренней тепловой защитой для всех других размеров.
Запуск прямой.
Конденсаторы: изготовлены из Сu/ Al поверхность теплообменника типа “жалюзи”.
Система управления и защиты: микропроцессор осуществляет управление холодопроизводительностью, установку защитных фунций
компрессора по времени, автоматический запуск в случае перепадов напряжения в сети. С его помощью устанавливаются параметры функционирования, визуализация аварийных сигналов.
Охлаждающий контур: все компоненты сварные. Включает в себя: фильтр-осушитель, датчик высокого давления ручного сброса, датчик низкого давления автоматического сброса, краны линии жидкости и всасывания.
Терморегулирующий клапан поставляется не монтированным.
Структура: основание и структурные части из оцинкованной листовой стали с порошковым эпоксидным покрытием, наружная панель из оцинкованной листовой окрашенной стали (RAL 7035). Винты из нержавеющей стали.

Схемы охлаждения

Общая информация Компрессорно-конденсаторные блоки должны быть соединены с внутренним блоком посредством линий охлаждения. Конденсаторные блоки поставляются без хладагента, но с одной зарядкой азота. Расположение трубопроводов и максимальное расстояние между секциями. В 2х-секционных установках протяженность линии охлаждения определяется расположением здания и тем, как оно структурировано. И тем не менее, она должна быть максимально короткой и неискривленной с целью уменьшиния потерь давления системы. Допустимая длина максимум составляет 30 метров.
Удаленный конденсатор установлен ниже уровня компрессора. На вертикальных участках на подъеме должны присутствовать сифоны, по крайней мере каждые 6 метров, для облегчения возвращения масла в компрессор. На горизонтальных участках предусмотреть уклон по крайней мере 1% для улучшения возвращения масла в компрессор. Диаметр трубы может быть вычислен из схемы охлаждения, в зависимости от выбранной модели и длины соединеняющих трубопроводов.
Удаленный конденсатор установлен выше уровня компрессора.
Установить сифон на линии подачи и всасывания на уровне удаленного конденсатора, во избежание выпадения жидкого хладагента в компрессор, когда установка выключена. Установить сборную ёмкость сразу же после терморегулирующего клапана так, что когда установка не работает, жидкий хладагент может быть в этой ёмкости. Таким образом, когда компрессор включен быстрое испарение жидкости не повлияет на колбу терморегулирующего клапана.
На горизонтальных участках линии подачи хорошо бы предусмотреть уклон равный по крайней мере 1% для облегчения возвращения масла в компрессор.
